Concepts NREC FINE/Agile for Industrial Pumps paketi, endüstriyel pompaların tüm bileşen tasarım süreci için entegre bir yazılım zinciri sunar.
PUMPAL® yazılımında sihirbaz (wizard) tabanlı 1D tasarım ve analiz ile başlayan süreçte, tasarımcı teknik gereksinimleri karşılayan bir akış yoluna hızlı şekilde yönlendirilir. Bu aşamada uygun boyutlandırmaya sahip, gerekli kademe sayısı belirlenmiş ve ilk performans tahminleri yapılmış bir tasarım ortaya çıkar.
Sonrasında, tasarımın uygulanabilirliğini değerlendirmek amacıyla daha detaylı analiz araçları devreye alınabilir. Örneğin, çoklu çalışma noktası (multi-point) analizleri kullanılarak performans haritaları oluşturulabilir.
Agile bağlantısı, tüm verilerin PUMPAL®’dan amiral gemisi 3D tasarım yazılımımız AxCent®’e sorunsuz şekilde aktarılmasını sağlar.
Bu aşamada tasarımcı; beta açısı dağılımı, lean (kanat eğimi), kanat kalınlığı ve diğer birçok geometrik tasarım parametresini değiştirerek tasarımı detaylandırabilir. Yapılan değişiklikler, 3D geometrinin gerçek zamanlı olarak güncellenmesiyle birlikte anında görüntülenir.
Bu revizyonlar doğrudan 3D CFD hazırlık sürecine aktarılabilir veya Agile bağlantısı kullanılarak tekrar PUMPAL®’a dönülüp 3D geometri parametreleştirmesinin 1D analiz üzerindeki etkisi değerlendirilebilir.

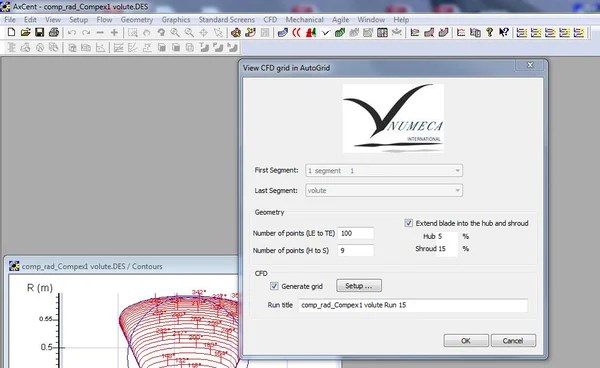

3D CFD için tüm ön işlem adımları TurboLink™ kullanılarak tamamlanır. Bu aşamada tasarımcı, AxCent® arayüzünden ayrılmadan tüm ağ (grid) parametrelerini, yükleri ve sınır şartlarını tanımlayabilir.

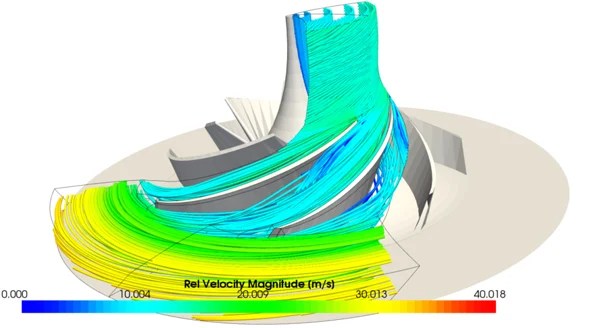

Hazırlanan analiz, yine AxCent® arayüzü üzerinden başlatılır ve tüm sayısal hesaplamalar Turbo CFD kullanılarak gerçekleştirilir. Çözüm tamamlandığında, sayısal sonuçlar TurboLink™’e geri aktarılır ve turbomakineye özgü tüm son işlem (post-processing) adımları AxCent® arayüzü içerisinde tamamlanır.
Concepts NREC FINE/Agile for Industrial Pumps paketi, endüstriyel pompa tasarımının temel ihtiyaçlarını karşılamak için gerekli tüm araçları kapsamlı bir şekilde sunar.
